Características e Dimensões

O kit por dentro, e o vão que ele pede

Possuímos modelos de kits prontos para instalar, que agilizam o processo e têm garantia do produto. Aqui estão os componentes e suas medidas.

Enchimento da porta

O que vai dentro da folha muda o peso, o preço e o comportamento da porta com o tempo. Trabalhamos com quatro enchimentos.

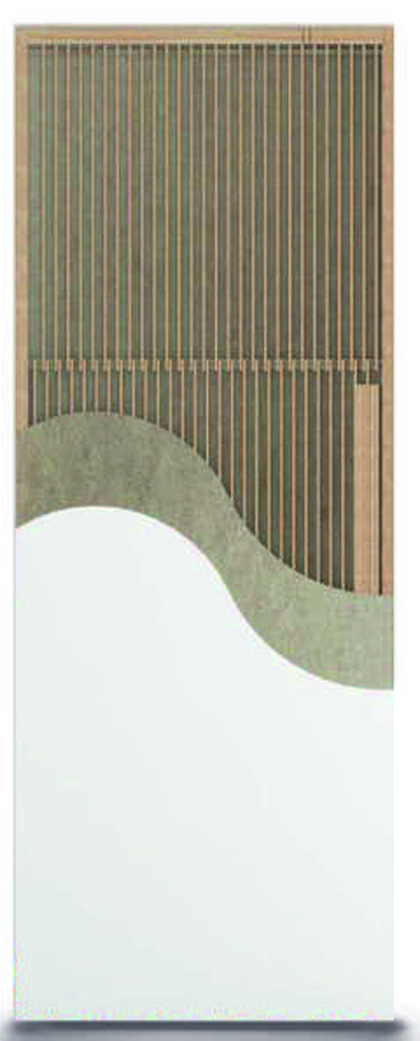

Corte da folha: Modelo sarrafiado

Modelo sarrafiado

Grade de madeira com espaçamento de 23 mm, oferecendo firmeza, estabilidade e resistência ao empenamento.

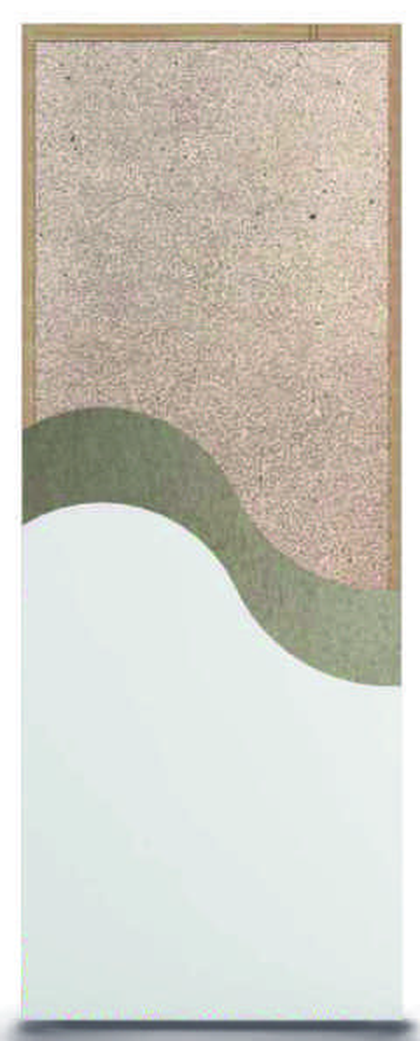

Corte da folha: 100% compacto/sólido (MDP)

100% compacto/sólido (MDP)

Alta densidade, excelente estabilidade estrutural e maior resistência ao empenamento e a deformações ao longo do tempo.

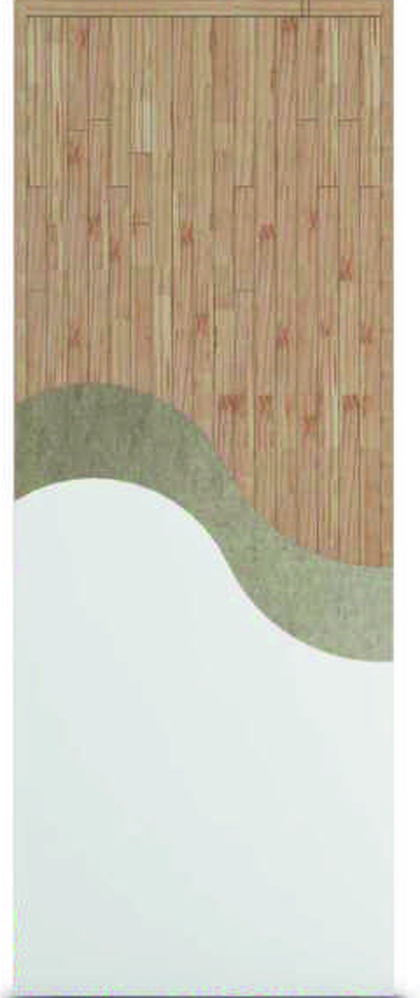

Corte da folha: 100% sólido de pinus

100% sólido de pinus

Madeira de alta qualidade que garante máxima resistência, excelente estabilidade estrutural e desempenho superior contra empenamentos.

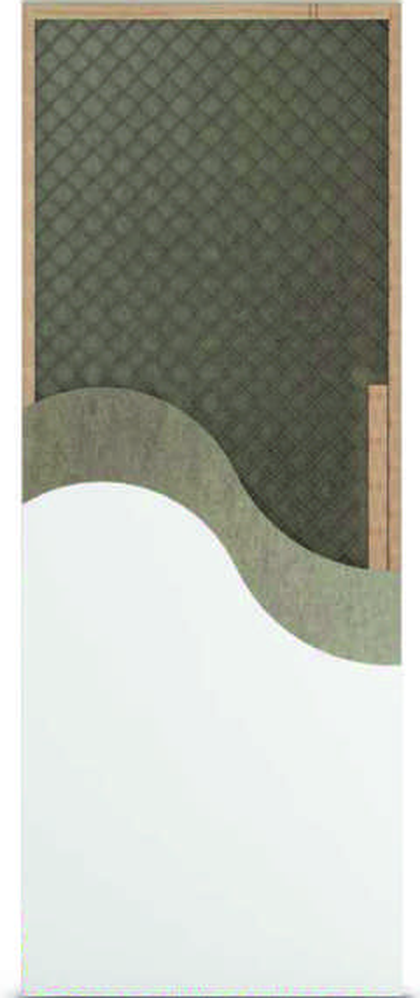

Corte da folha: Modelo honeycomb

Modelo honeycomb

Estrutura em colmeia de papel estruturado, leve e econômica. Proporciona ótimo custo-benefício, mantendo resistência adequada para usos cotidianos.

Batentes e alizares

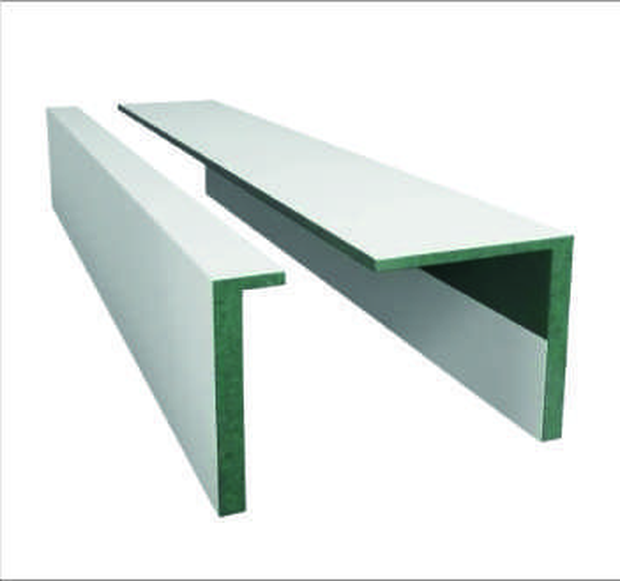

Alizar — 50 mm / 63 mm / 98 mm
Alizar — 50 mm / 63 mm / 98 mm

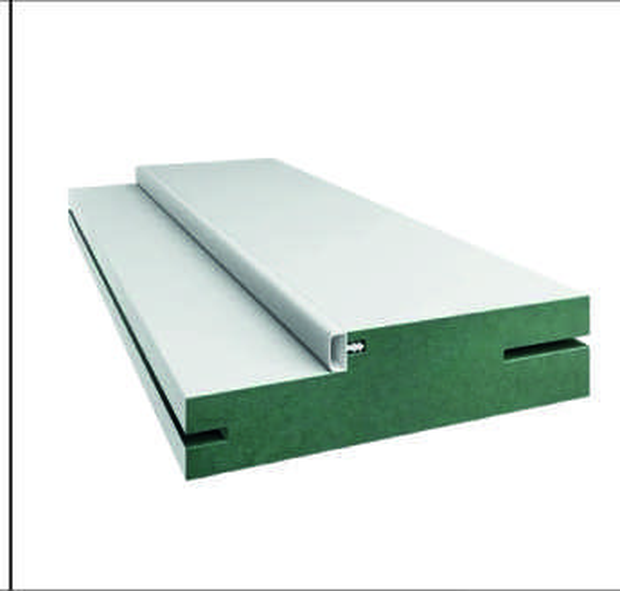

Batente com amortecimento ou anti-ruído
Batente com amortecimento ou anti-ruído

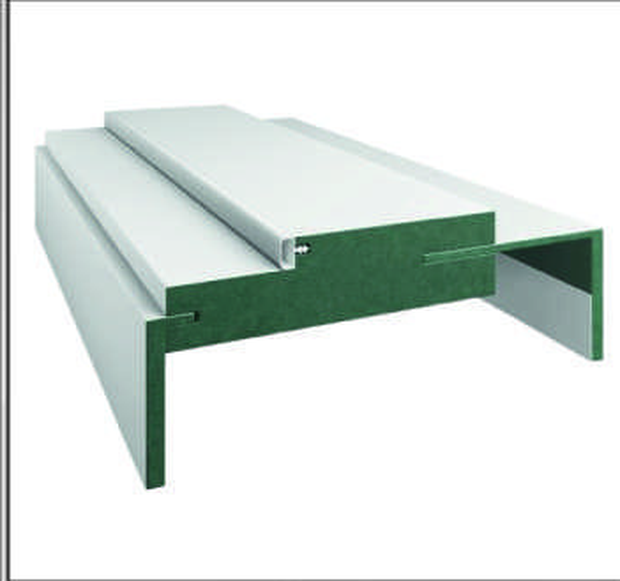

Conjunto regulável montado
Conjunto regulável montado

Guarnições

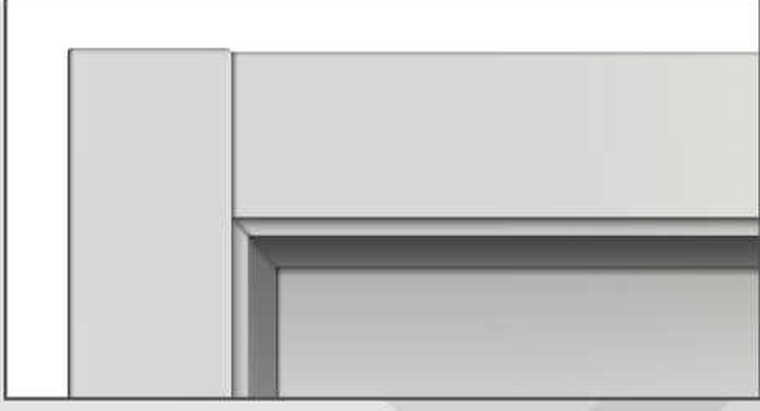

Guarnição Sistema H
Sistema H

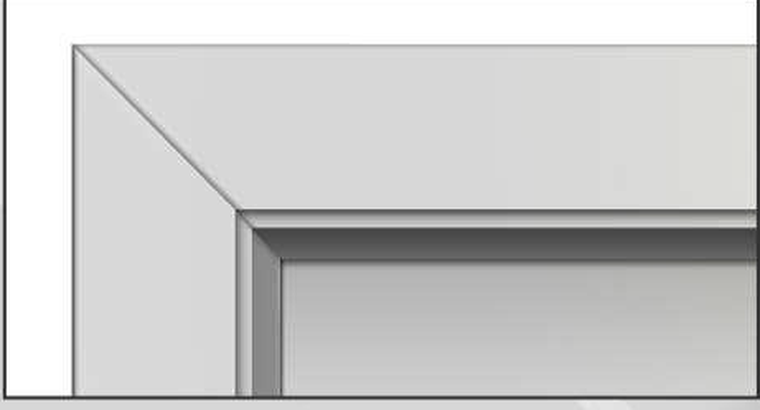

Guarnição Sistema 45 graus
Sistema 45 graus

Lado da abertura

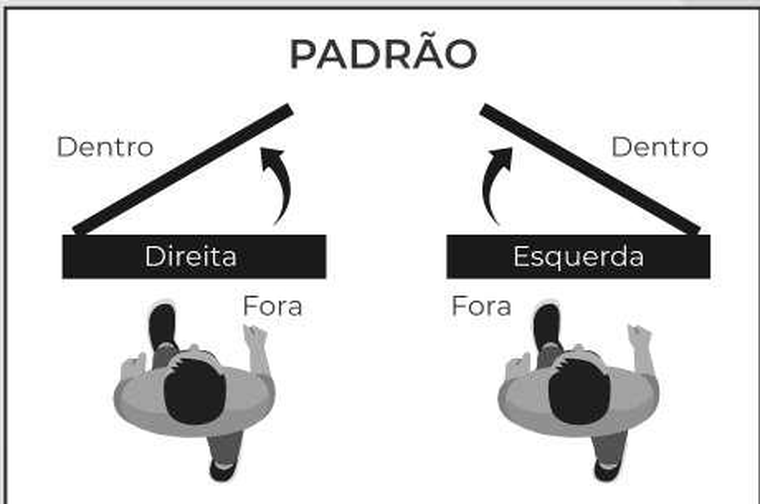

Abertura Padrão — direita ou esquerda
Padrão — direita ou esquerda

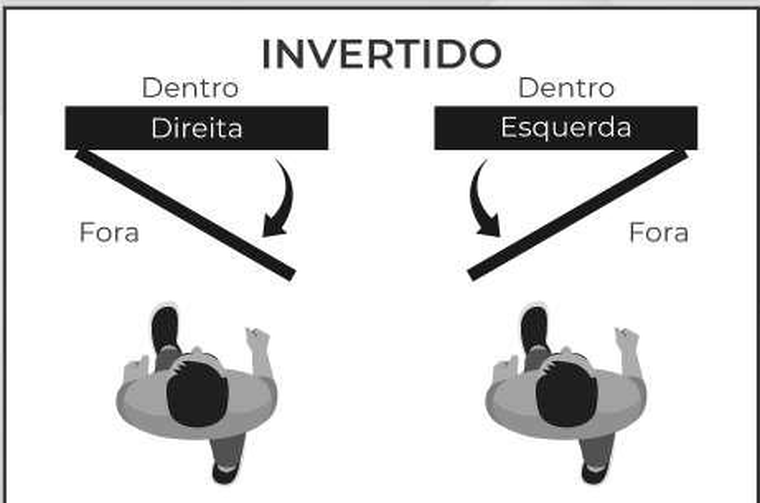

Abertura Invertido — direita ou esquerda
Invertido — direita ou esquerda

Modelos de portas

Giro Duplo
Giro Simples
Pivotante
Correr

Dimensões das guarnições

Quanto o conjunto cobre da parede, por família de kit. Escolha a guarnição para ver as medidas correspondentes.

Kit Porta Pronta — guarnição 50 mm
Dim. da Porta Cob. Guarnição Int. Cob. Guarnição Ext.
600 x 2100 mm 727 x 2170 mm 715 x 2164 mm
700 x 2100 mm 827 x 2170 mm 815 x 2164 mm
800 x 2100 mm 927 x 2170 mm 915 x 2164 mm
900 x 2100 mm 1027 x 2170 mm 1015 x 2164 mm
1000 x 2100 mm 1127 x 2170 mm 1115 x 2164 mm
Pivotante — guarnição 50 mm
Dim. da Porta Cob. Guarnição Int.
1000 x 2100 mm 1138 x 2175 mm
1100 x 2100 mm 1238 x 2175 mm
1200 x 2100 mm 1338 x 2175 mm
Correr Embutida — guarnição 50 mm
Dim. da Porta Cob. Guarnição Int. Cob. Guarnição Ext.
620 x 2100 mm 1363 x 2175 mm 707 x 2167 mm
720 x 2100 mm 1563 x 2175 mm 807 x 2167 mm
820 x 2100 mm 1763 x 2175 mm 907 x 2167 mm
920 x 2100 mm 1963 x 2175 mm 1007 x 2167 mm
Correr Sobreposta — guarnição 50 mm
Dim. da Porta Cob. Guarnição Int.
620 x 2100 mm 707 x 2170 mm
720 x 2100 mm 807 x 2170 mm
820 x 2100 mm 907 x 2170 mm
920 x 2100 mm 1007 x 2170 mm
Kit Porta Pronta — guarnição 63 mm
Dim. da Porta Cob. Guarnição Int. Cob. Guarnição Ext.
600 x 2100 mm 753 x 2183 mm 741 x 2177 mm
700 x 2100 mm 853 x 2183 mm 841 x 2177 mm
800 x 2100 mm 953 x 2183 mm 941 x 2177 mm
900 x 2100 mm 1053 x 2183 mm 1041 x 2177 mm
1000 x 2100 mm 1153 x 2183 mm 1141 x 2177 mm
Pivotante — guarnição 63 mm
Dim. da Porta Cob. Guarnição Int.
1000 x 2100 mm 1164 x 2188 mm
1100 x 2100 mm 1264 x 2188 mm
1200 x 2100 mm 1364 x 2188 mm
Correr Embutida — guarnição 63 mm
Dim. da Porta Cob. Guarnição Int. Cob. Guarnição Ext.
620 x 2100 mm 1389 x 2175 mm 733 x 2180 mm
720 x 2100 mm 1589 x 2175 mm 833 x 2180 mm
820 x 2100 mm 1789 x 2175 mm 933 x 2180 mm
920 x 2100 mm 1989 x 2175 mm 1033 x 2180 mm
Correr Sobreposta — guarnição 63 mm
Dim. da Porta Cob. Guarnição Int.
620 x 2100 mm 733 x 2183 mm
720 x 2100 mm 833 x 2183 mm
820 x 2100 mm 933 x 2183 mm
920 x 2100 mm 1033 x 2183 mm
Kit Porta Pronta — guarnição 98 mm
Dim. da Porta Cob. Guarnição Int. Cob. Guarnição Ext.
600 x 2100 mm 823 x 2218 mm 811 x 2212 mm
700 x 2100 mm 923 x 2218 mm 911 x 2212 mm
800 x 2100 mm 1023 x 2218 mm 1011 x 2212 mm
900 x 2100 mm 1123 x 2218 mm 1111 x 2212 mm
1000 x 2100 mm 1223 x 2218 mm 1211 x 2212 mm
Pivotante — guarnição 98 mm
Dim. da Porta Cob. Guarnição Int.
1000 x 2100 mm 1234 x 2223 mm
1100 x 2100 mm 1334 x 2223 mm
1200 x 2100 mm 1434 x 2223 mm
Correr Embutida — guarnição 98 mm
Dim. da Porta Cob. Guarnição Int. Cob. Guarnição Ext.
620 x 2100 mm 1459 x 2175 mm 803 x 2215 mm
720 x 2100 mm 1659 x 2175 mm 903 x 2215 mm
820 x 2100 mm 1859 x 2175 mm 1003 x 2215 mm
920 x 2100 mm 2059 x 2175 mm 1103 x 2215 mm
Correr Sobreposta — guarnição 98 mm
Dim. da Porta Cob. Guarnição Int.
620 x 2100 mm 803 x 2218 mm
720 x 2100 mm 903 x 2218 mm
820 x 2100 mm 1003 x 2218 mm
920 x 2100 mm 1103 x 2218 mm

Vãos para instalação

A medida que a alvenaria precisa deixar para o kit entrar. É o número a conferir antes de a porta chegar na obra.

Kit Porta Pronta
Dim. da Porta Medida Ext. do Kit Vão ideal p/ Instalação
600 x 2100 mm 655 x 2134 mm 680 x 2150 mm
620 x 2100 mm 675 x 2134 mm 700 x 2150 mm
700 x 2100 mm 755 x 2134 mm 780 x 2150 mm
720 x 2100 mm 775 x 2134 mm 800 x 2150 mm
800 x 2100 mm 855 x 2134 mm 880 x 2150 mm
820 x 2100 mm 875 x 2134 mm 900 x 2150 mm
900 x 2100 mm 955 x 2134 mm 980 x 2150 mm
920 x 2100 mm 975 x 2134 mm 1000 x 2150 mm
Pivotante
Dim. da Porta Medida Ext. do Kit Vão ideal p/ Instalação
1000 x 2100 mm 1078 x 2145 mm 1100 x 2160 mm
1100 x 2100 mm 1178 x 2145 mm 1200 x 2160 mm
1200 x 2100 mm 1278 x 2145 mm 1300 x 2160 mm
Correr Embutida
Dim. da Porta Medida Ext. do Kit Vão 1 p/ Instalação
620 x 2100 mm 647 x 2134 mm 680 x 2150 mm
720 x 2100 mm 747 x 2134 mm 780 x 2150 mm
820 x 2100 mm 847 x 2134 mm 880 x 2150 mm
920 x 2100 mm 947 x 2134 mm 980 x 2150 mm

Vão 2 para instalação: 1305 mm, 1505 mm, 1705 mm e 1905 mm.

Correr Sobreposta
Dim. da Porta Medida Ext. do Kit Vão ideal p/ Instalação
620 x 2100 mm 647 x 2134 mm 680 x 2150 mm
720 x 2100 mm 747 x 2134 mm 780 x 2150 mm
820 x 2100 mm 847 x 2134 mm 880 x 2150 mm
920 x 2100 mm 947 x 2134 mm 980 x 2150 mm

* O conjunto precisa estar perfeitamente centralizado para que o bico da espuma se encaixe entre o batente e a parede. Vão mínimo aceitável até 5 mm menor nas laterais, se for necessário.
